DESCRIPCIÓN DE LA OBRA

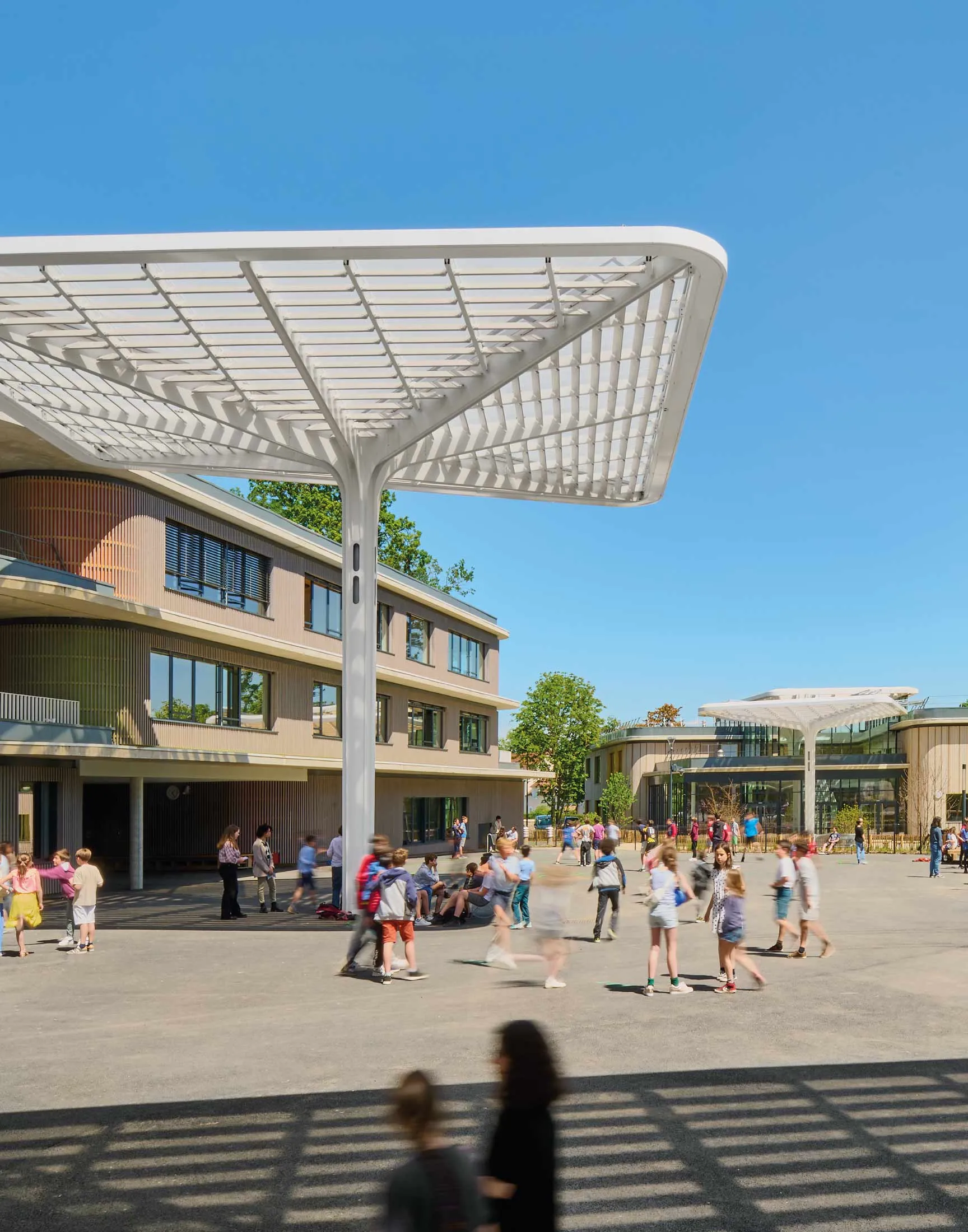

En el marco del proyecto de restructuración y extensión del instituto franco-alemán de Buc, se incorporan 5 parasoles invertidos independientes para proteger a los alumnos del sol y de las inclemencias meteorológicas.

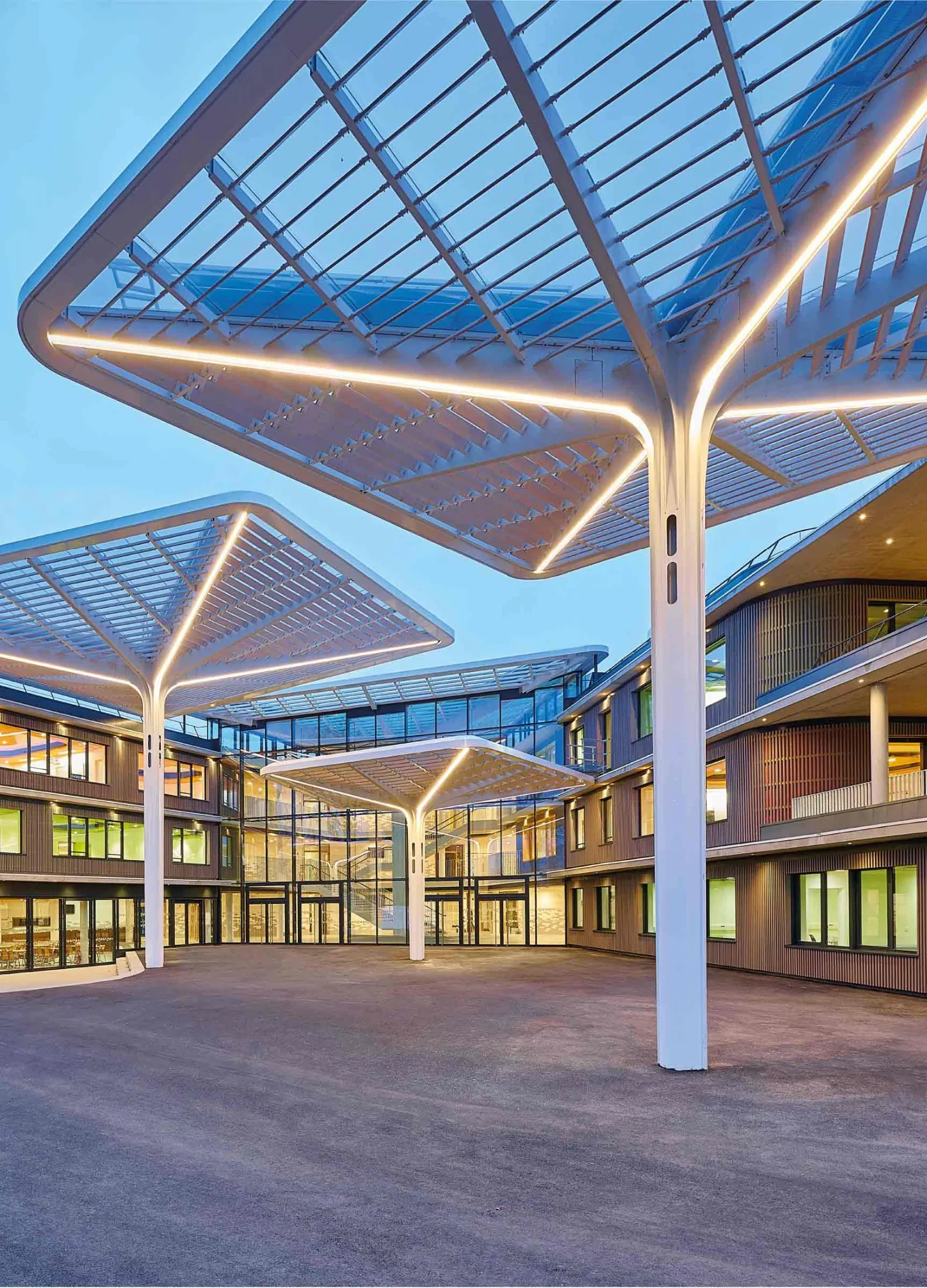

Cada uno de los 5 parasoles se compone de 4 membranas triangulares de ETFE monocapa dispuestas de manera sucesiva para dar lugar a una geometría en planta de forma trapezoidal en la que los vértices de las 4 membranas triangulares concurren en el poste central de la estructura metálica de soporte. La altimetría del perímetro exterior de cada parasol es constante, mientras que el poste central se encuentra a una cota inferior para poder desaguar en su interior las aguas de lluvia recogidas por las membranas, y creando de esta manera una configuración de parasol invertido.

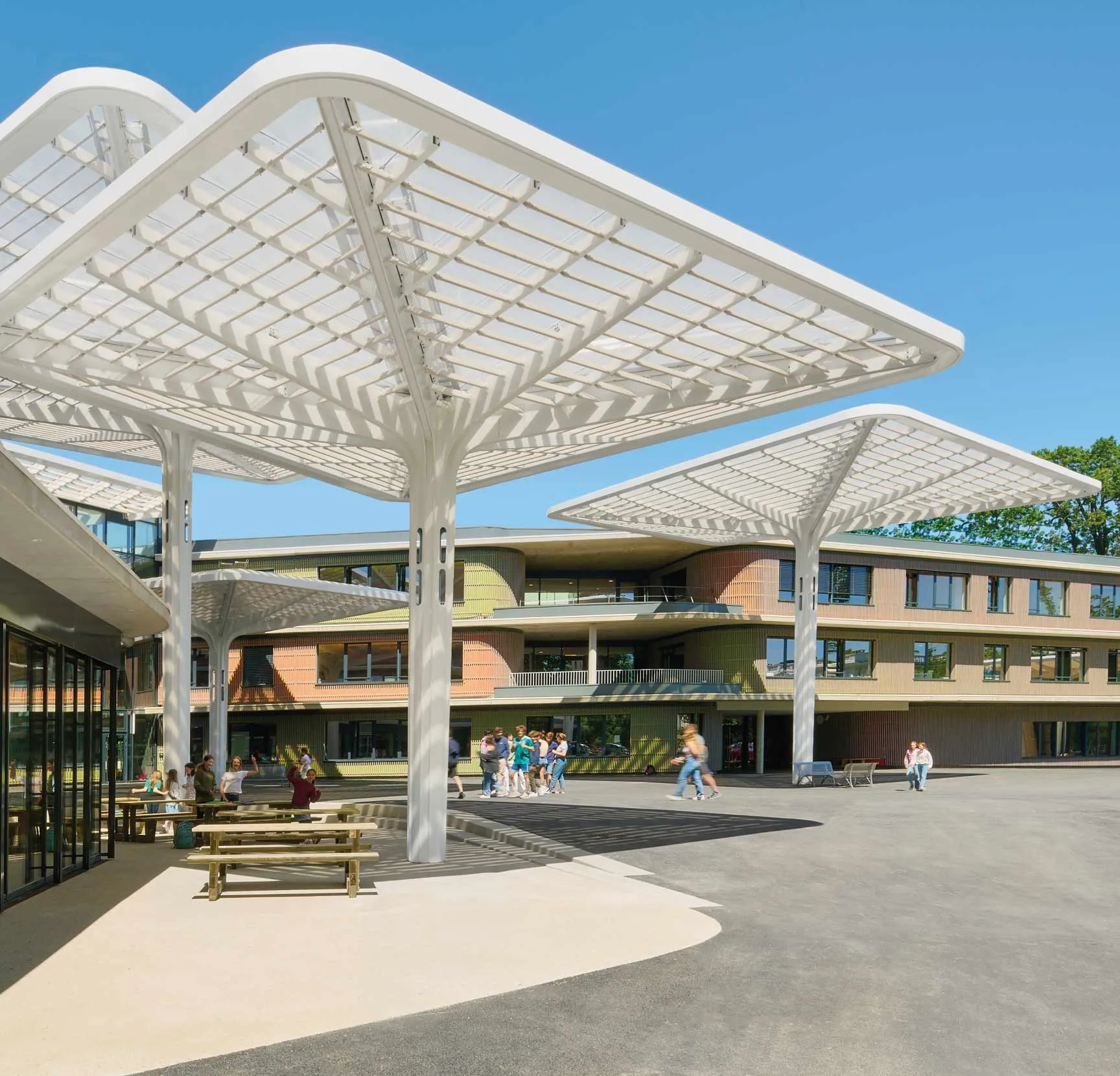

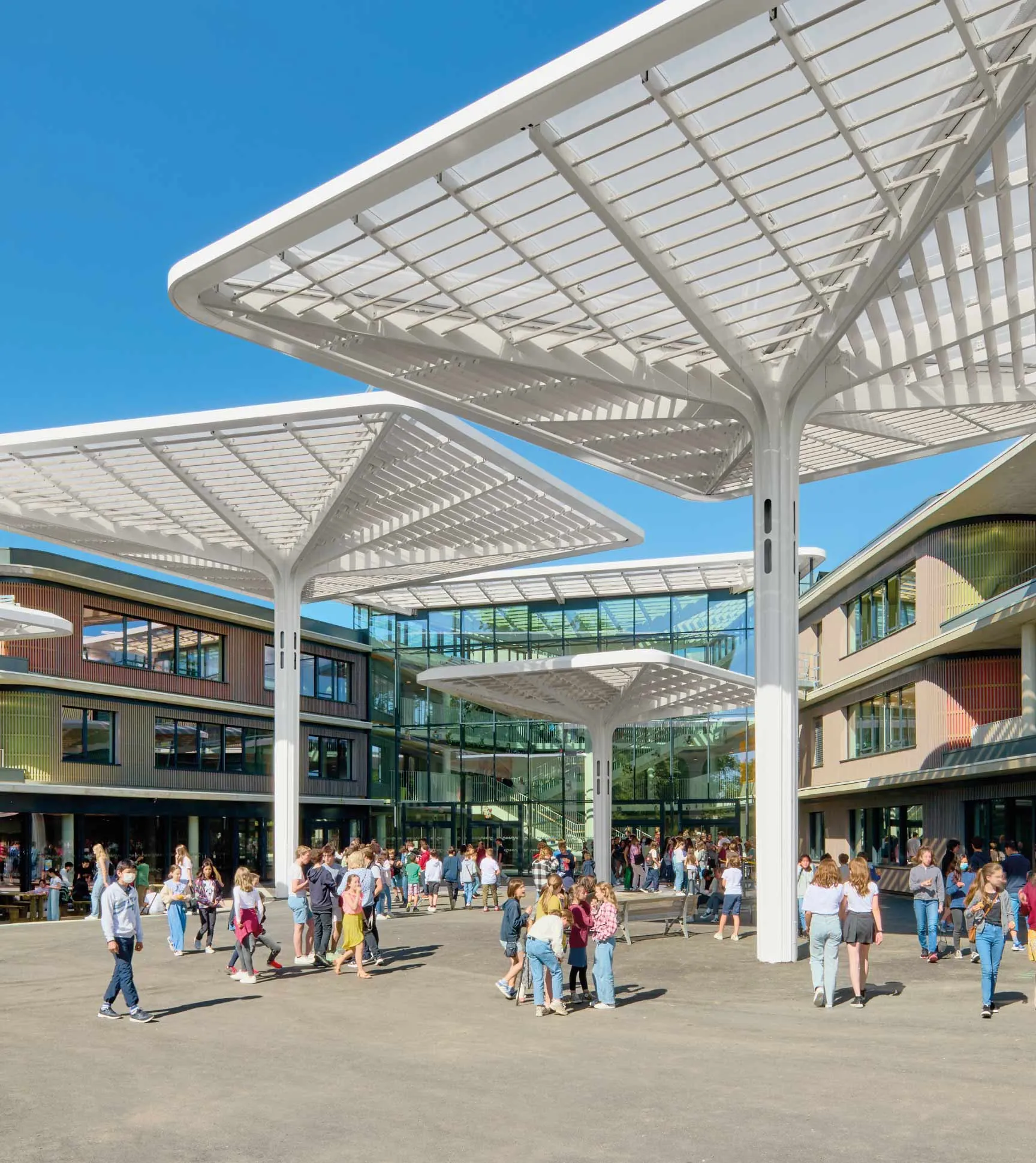

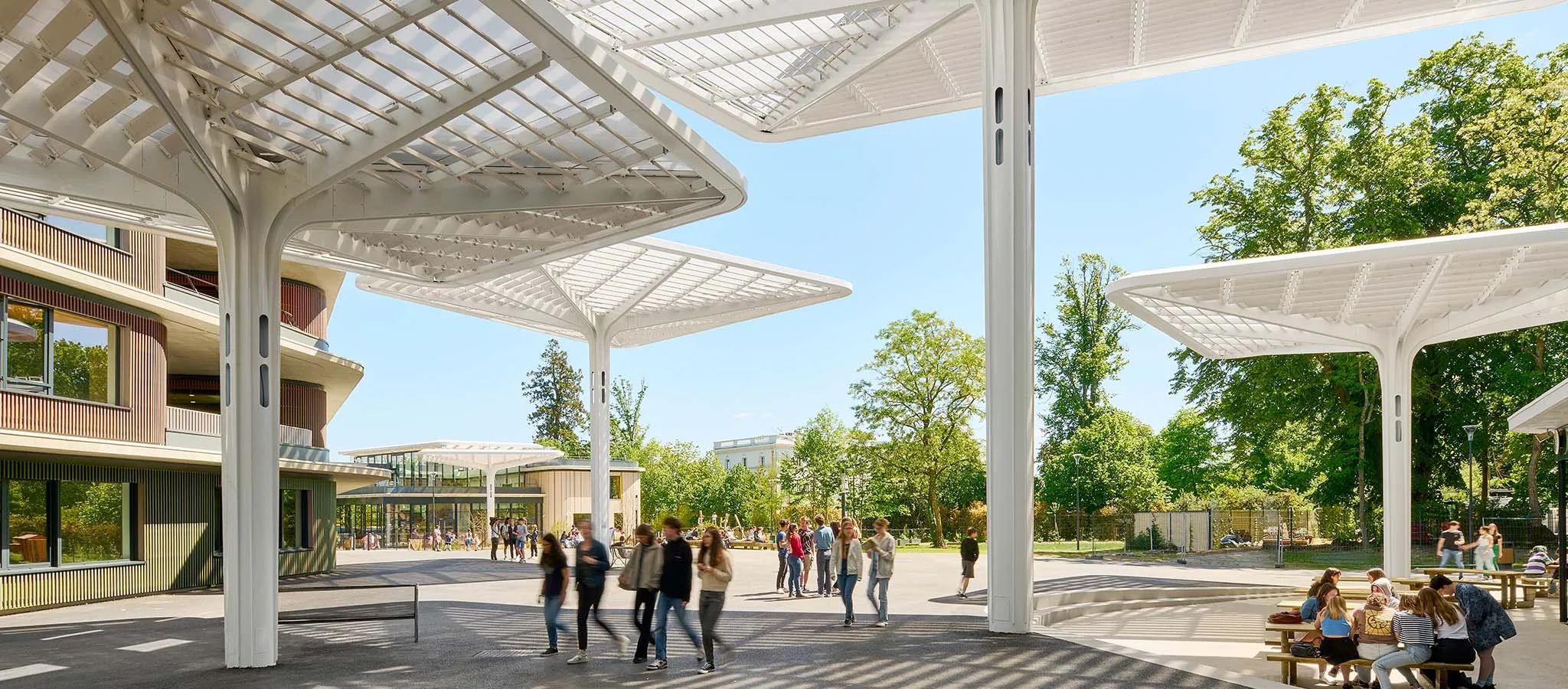

Los parasoles están distribuidos en el patio de recreo, cubriendo un espacio total de 635m2.
BASE TÉCNICA
Esta obra se ha realizado con el sistema de ETFE monocapa de 250 micras de espesor, serigrafiado con un diseño de puntos de color aluminio y diámetro 4.2mm sobre el 65% de la superficie según los criterios de transmisión de luz y factor solar impuestos.
Cada una de las membranas ETFE está fijada en su perímetro a la estructura metálica de soporte a través de un perfil de aluminio de sección semi-rectangular que permite ocultar en su interior el sistema de tensado de las membranas. Las membranas a su vez están reforzadas por cables de acero inoxidable, anclados puntualmente a la estructura metálica con un sistema de grapas y soportes.
Entre las membranas triangulares de cada parasol, se han instalado unas membranas de estanqueidad integradas a la perfilería, que conducen las aguas de lluvia hacia las canales dispuestas entre las membranas que confluyen en el poste central de desagüe situado en el punto bajo.
