DESCRIPTION DU PROJET
Ce projet consiste en la fabrication et l'installation de membranes pour couvrir les nouvelles structures construites pour améliorer l'accessibilité à la Plaza de los Ferroviarios depuis la Calle Uría.

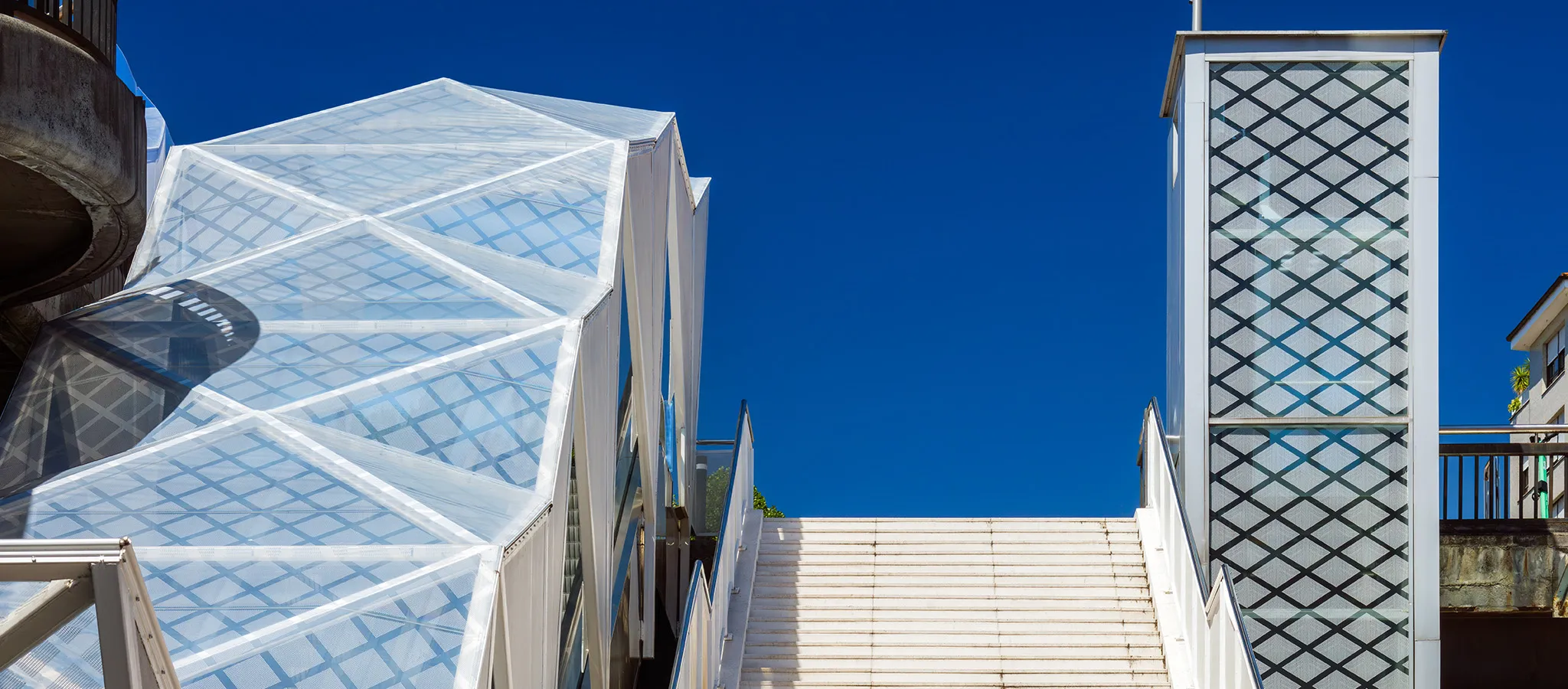

Les deux nouveaux escaliers mécaniques et le nouvel ascenseur panoramique qui relieront la Plaza de los Ferroviarios à la Calle Uría seront couverts.
Les toits des escaliers sont des structures métalliques rectangulaires, avec des dimensions totales de 3,24mx26m chacune et une hauteur maximale de 5m. Dans la tour d'ascenseur, des bâches indépendantes ont été construites pour chaque côté de la tour avec des dimensions de 2,5m/1,8m de large x 10,22m de haut.
La membrane est constituée d'un système de film ETFE sérigraphié monocouche qui assure la transparence tout en protégeant des intempéries.
La nuit, elles seront éclairées par des lumières qui peuvent changer de couleur.
BASE DE TECHNIQUE
1.1 Bâches d'escaliers
La structure des escaliers est constituée de profilés métalliques à section tubulaire carrée formant différents plans triangulaires en forme de petites pyramides. Ces structures sont recouvertes d'une seule bâche ETFE monocouche de 250 microns d'épaisseur, sérigraphiée en gris argent. Aux points bas de ces pyramides, la membrane est fixée à la structure au moyen de tiges et de sangles en acier inoxydable. Une fixation périmétrique est réalisée au moyen d'un profilé en aluminium laqué blanc.
1.2 Bâches de la tour d'ascenseur
5 unités de bâches de façade sont réalisées pour la structure de la tour d'ascenseur en ETFE monocouche de 250 microns d'épaisseur. Chaque bâche est composée de différents formats triangulaires qui alternent l'ETFE transparent et l'ETFE sérigraphié gris argent, coïncidant avec les diagonales de la structure et donnant la sensation de membranes indépendantes. Ces toiles sont fixées sur le périmètre au moyen d'un profilé en aluminium laqué blanc.
