DESCRIÇÃO DA OBRA
Este projeto pretende proporcionar comodidade e conforto, bem como uma solução visualmente atrativa no novo Espaço comercial e de lazer Way.
Na zona de estacionamento, situada no piso inferior, foram instaladas 8 estruturas de abrigos que conferem sombra e proteção contra as intempéries. Na zona de restauração, situada no primeiro piso, foram instaladas 2 coberturas de rede de cabos para oferecer conforto aos utilizadores, ao mesmo tempo que representa um elemento arquitetónico de referência no interior do centro comercial. Nesta zona, também estão situadas as lonas de teto falso por baixo dos espaços de abrigo, conferindo uma maior integração à estética do centro comercial.
As coberturas da zona de estacionamento são constituídas por 8 estruturas metálicas retangulares, com dimensões que variam de 33 x 11m a 48 x 11m.
As coberturas de redes de cabos são formadas por 2 estruturas metálicas de 43.5 x 15.75m e 64 x 24.4m.

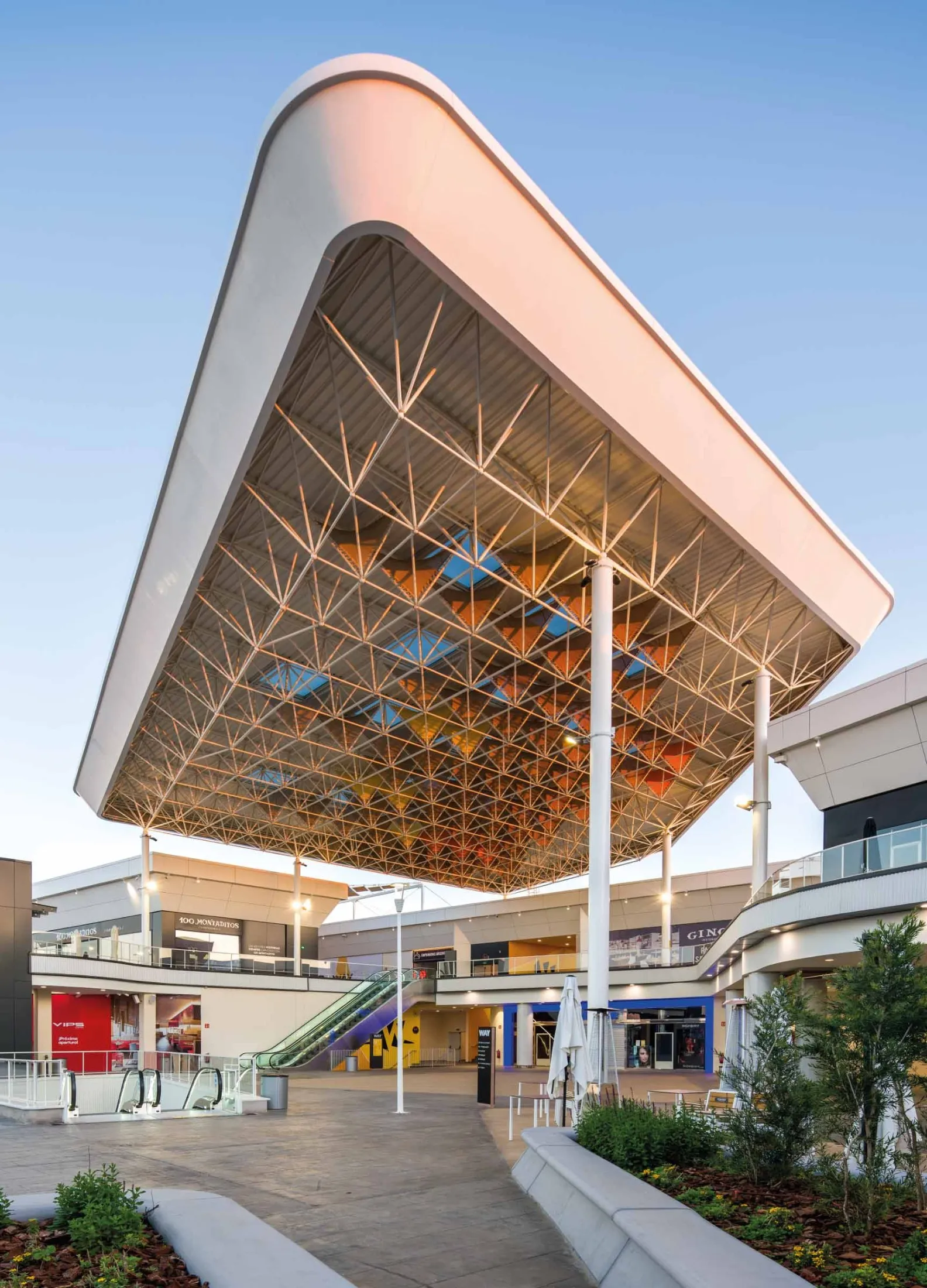

O teto falso é constituído por 85 membranas têxteis com uma morfologia volumétrica triangular de 2.14 m² de área projetada e fixadas à estrutura através de um sistema de amarração por borracha e corda com olhais de aço inoxidável.
BASE TÉCNICA
Coberturas do estacionamento:
As coberturas do parque de estacionamento são constituídas por estrutura metálica de suporte, membranas tensionadas e cabos, e representam uma superfície coberta total de 3237 m².
Cada membrana é confecionada numa única peça e está fixada no seu perímetro à estrutura por meio de perfil de alumínio com acabamento lacado em branco RAL 9010.
A estrutura metálica é formada por pilares e caixilhos, ambos de secção quadrada. As alturas dos pilares variam entre 2,30 e 2,80 m, com acabamento RAL 9010.
Serão realizados 22 módulos com uma quadrícula de cabo de aço inoxidável como suporte de coberturas vegetais.
As membranas são realizadas com tecido de poliéster revestido de PVC em ambas as faces: Polyplan 745 Tent Light, da marca Sattler.
Redes de cabos:

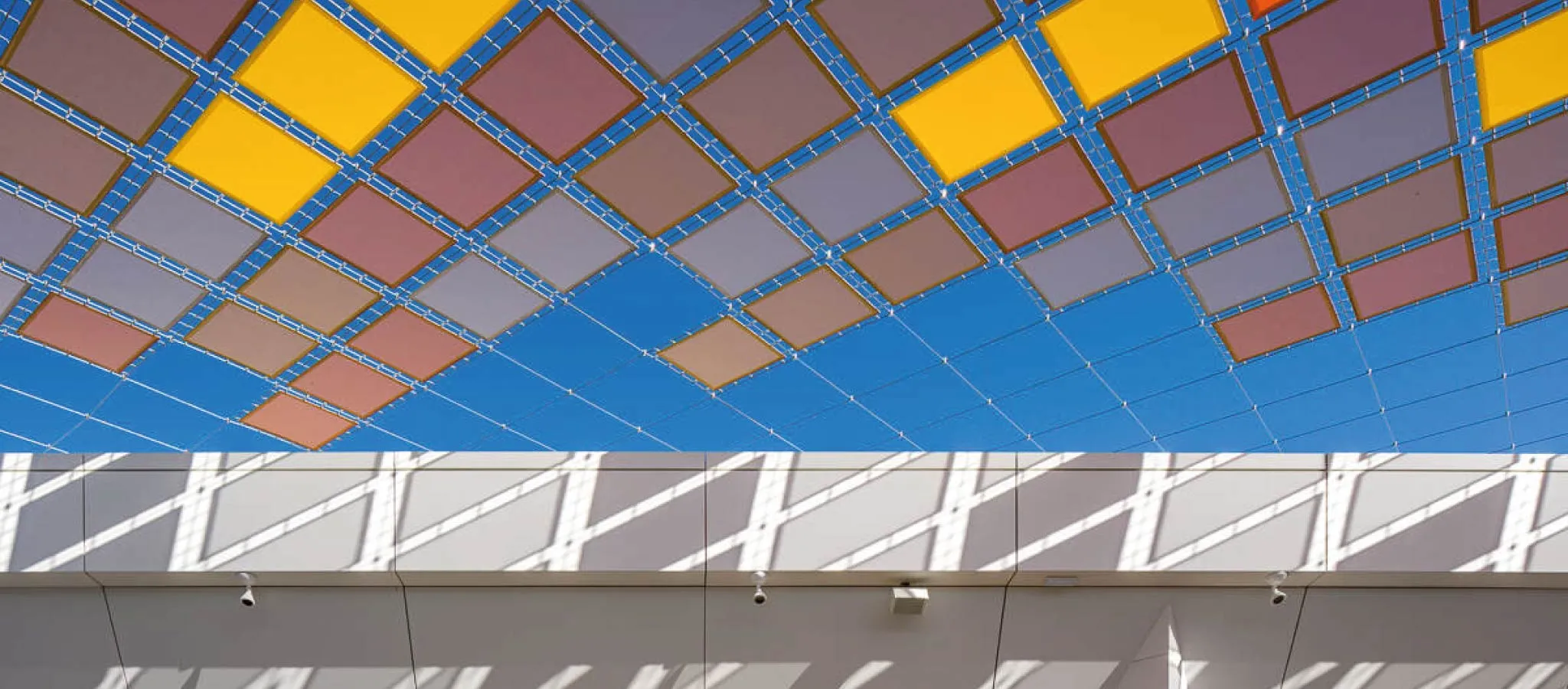

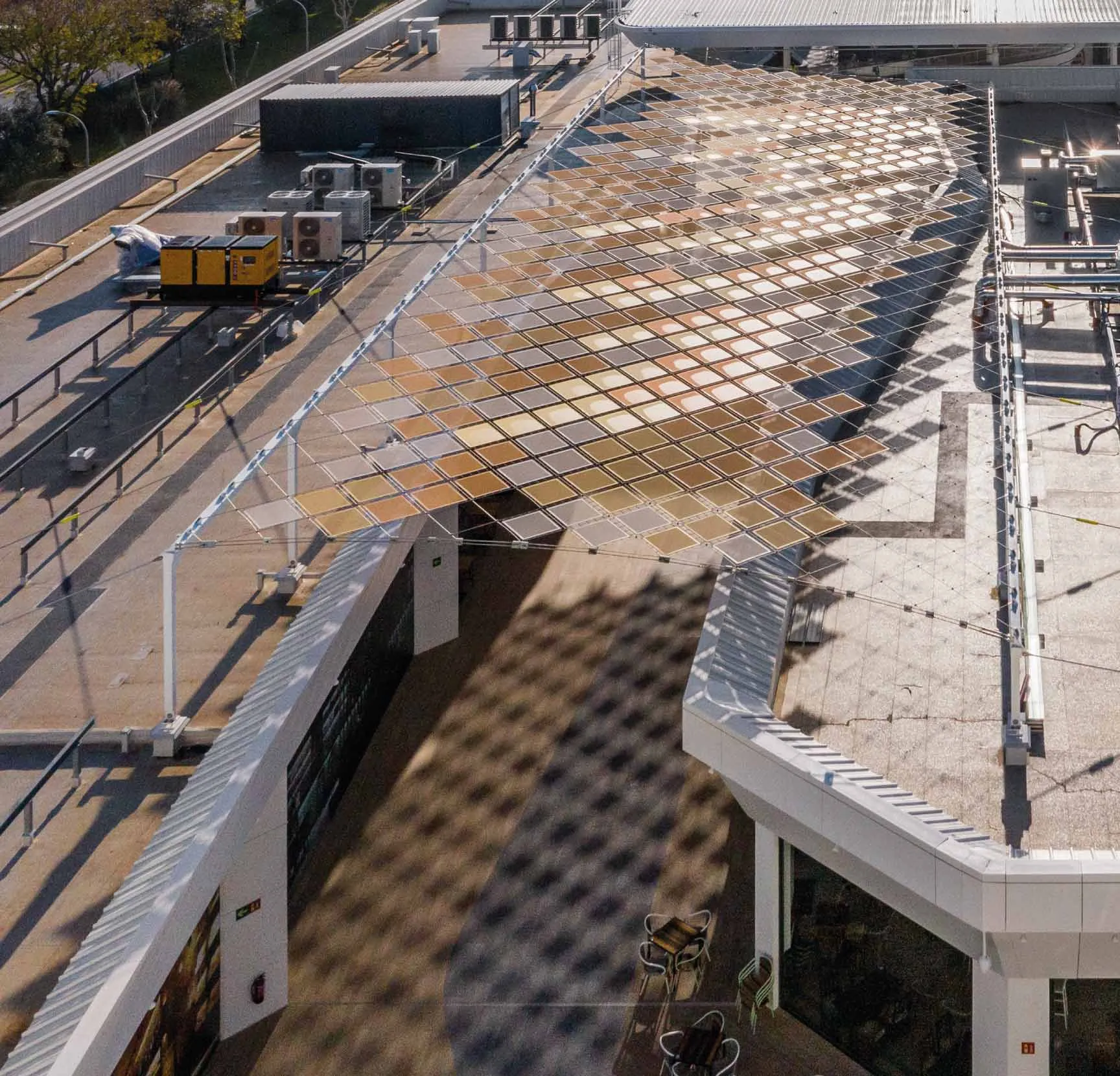

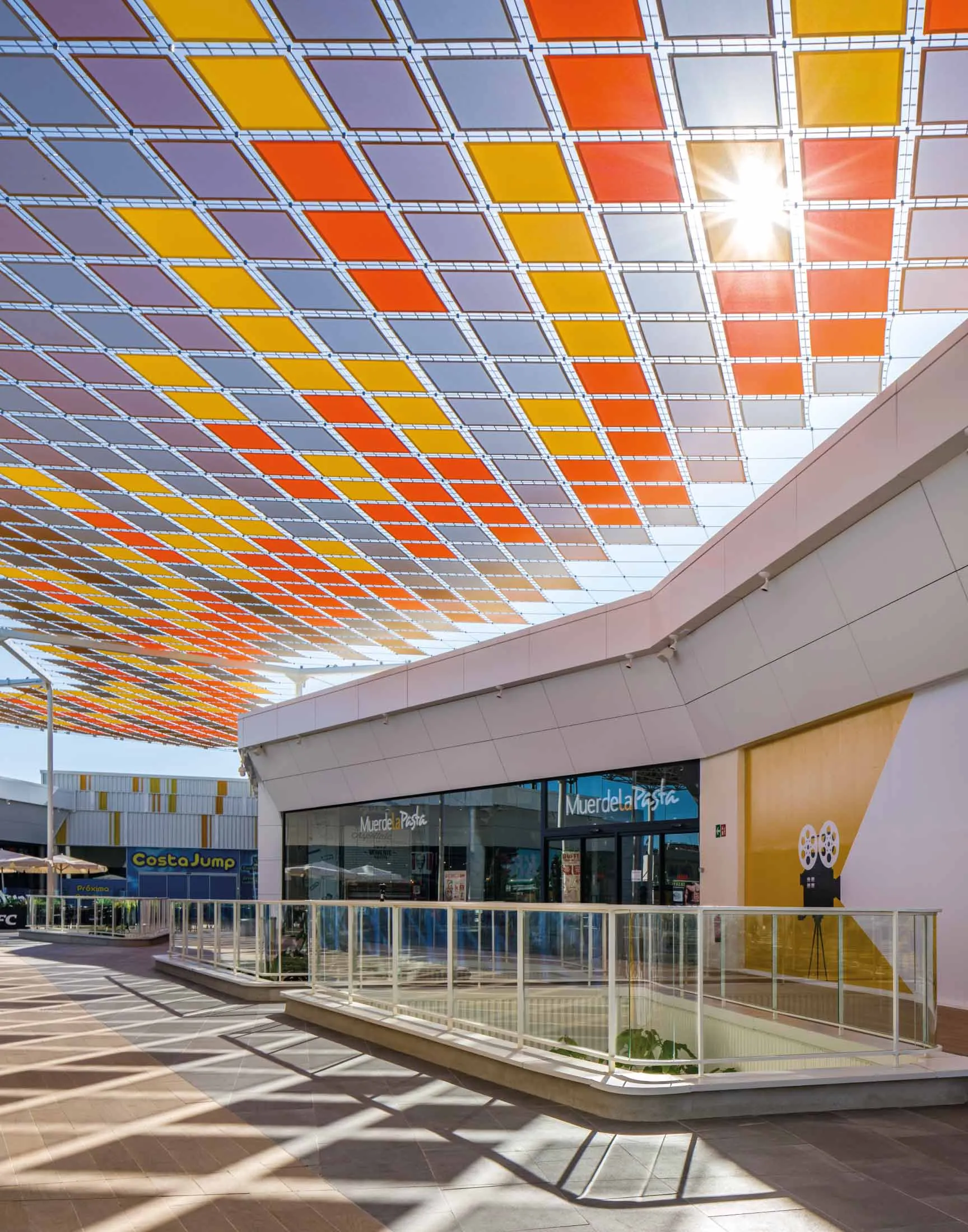

A primeira cobertura cobre uma superfície de 652,50 m² e inclui 474 unidades de membrana têxtil de forma quadrada. A segunda apresenta uma superfície em planta de 846,90 m² e inclui um total de 591 unidades de membrana de forma quadrada.
Em cada rede, os diferentes tipos de unidades de membrana foram posicionados sem cobrir a totalidade da superfície das redes, seguindo o design final.
A estrutura metálica é formada por pilares e caixilhos, de secção quadrada e circular. Em ambas as redes, cada pilar é reforçado com tirantes em aço inoxidável e, em alguns casos, com cabos diagonais em aço inoxidável para dar rigidez ao conjunto.

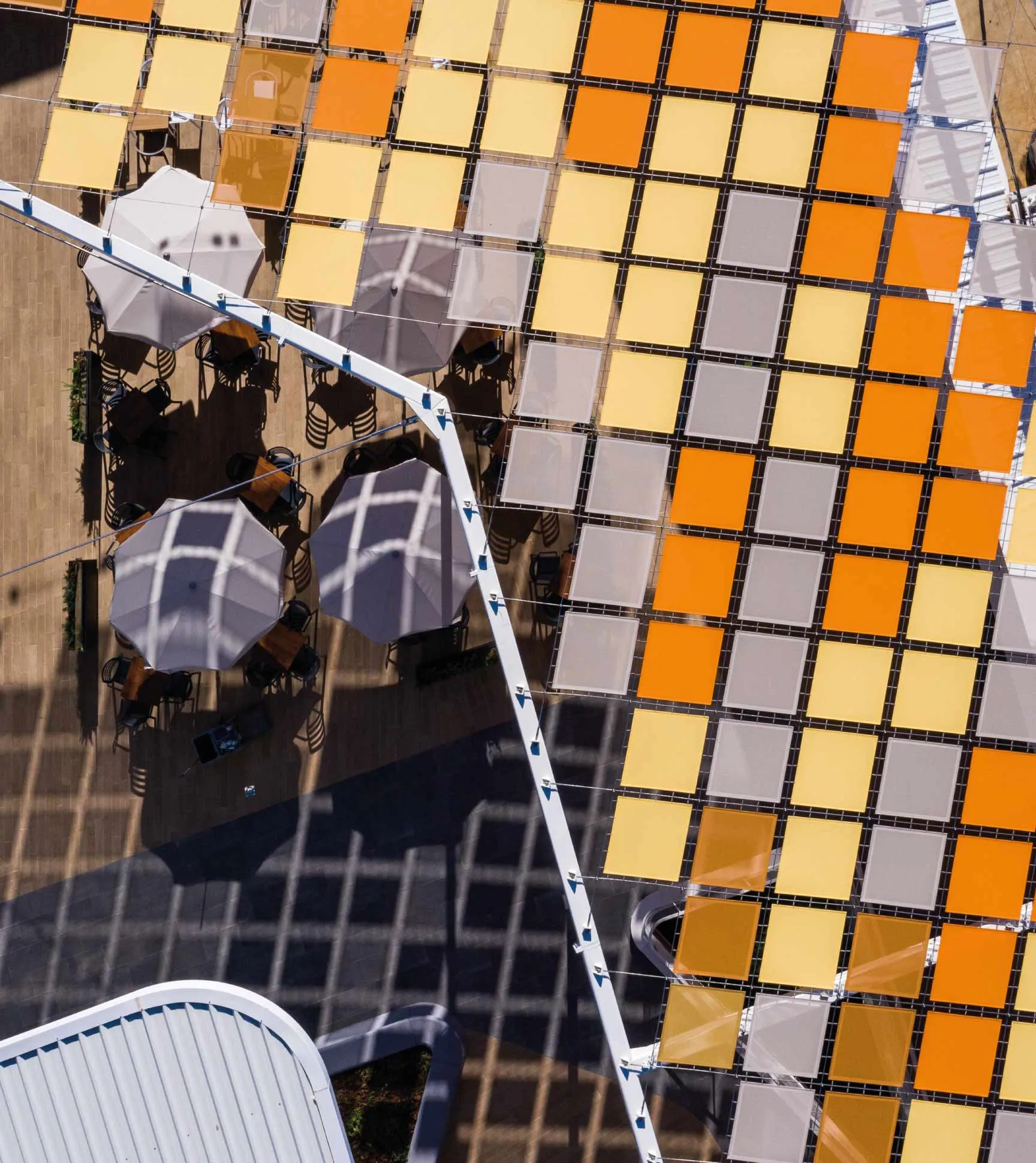

As membranas são realizadas com 2 tecidos de poliéster revestido de PVC em ambas as faces: Frontside View ref. 381 e Soltis 92, da marca Serge Ferrari. Cada membrana é confecionada numa única peça, com uma vareta redonda de inox embainhada no seu perímetro, e é fixada à rede de cabos por meio de molas.
Os cabos interiores de aço inoxidável que formam as redes sustentam as membranas e fixam-se tanto aos caixilhos metálicos, por meio de uma ancoragem e terminal de fixação, como aos cabos duplos de bordo, através de peças especiais de união entre cabos.
Lonas de teto falso:
Trata-se de 85 membranas têxteis com uma morfologia volumétrica triangular de 2,14 m² de superfície projetada. Estão fixadas à estrutura através de um sistema de atado com elástico e corda com ilhós de aço inoxidável.
As membranas são realizadas com 2 tecidos de poliéster revestido de PVC em ambas as faces: Frontside View ref. 381 e Soltis 92, da marca Serge Ferrari.
